Управление отоплением

Контроллер ЭВАН ZONT H-1000

Это универсальный отопительный контроллер, позволяющий дистанционно управлять и настраивать систему отопления. В ручном или автоматическом режиме возможно управлять отопительным котлом (котлами), насосами, клапанами, сервоприводами, термоприводами и другими элементами систем отопления и ГВС. Основное отличие от существующих аналогов – H-1000 не имеет предустановленных схем управления и свободно программируется для решения любых задач автоматизации инженерных систем отопления.

Контроллер H-1000 объединяет в одном устройстве несколько функций:

• управление котлом и контурами системы отопления
• управление 2-мя котлами в каскаде или по расписанию
• управление насосом ГВС
• 6 управляемых выходов типа "открытый коллектор"
• плавное управление смесительными клапанами
• погодное и еженедельное управление, взаимодействие с комнатными регуляторами (термостатами)

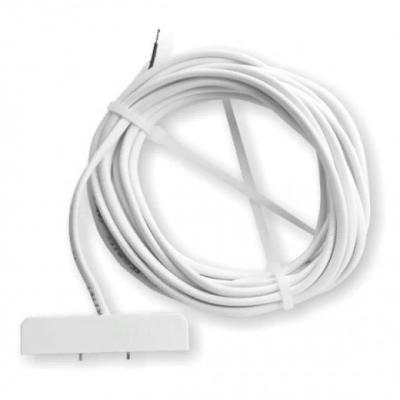

• контроль состояния дополнительных датчиков (давления, протечки, утечки газа, охранных и т.п.)

Управление осуществляется через web–сервис www.zont-online.ru, (из личного кабинета), приложение ZONT для мобильных устройств на платформе iOS и Android, а также по GSM (Голосовое и SMS).

6 управляемых выходов "открытый коллектор", поддержка управления по цифровой шине OpenTherm, E-BUS или Navien через дополнительный адаптер (в комплект поставки не входит).

Функционал:

• погодное и еженедельное управление
• контроль состояния проводных датчиков различного назначения (6 входов)
• контроль состояния охранных радиодатчиков 433 MHz
• контроль состояния специализированных радиодатчиков ZONT (868 MHz)
• оповещение по интернет и сотовой связи (GSM) при отклонении параметров системы отопления от заданных значений и авариях
• оповещение о срабатывании датчиков с включением сирены
• дистанционное управление различными электрическими приборами по команде и по программируемому алгоритму (по сигналам от датчиков и температуре)
• функция диагностики состояния газового котла (при управлении по цифровой шине)
• графическое отображение динамики работы системы отопления
• запись и хранение истории событий (ошибок, аварий, команд управления, температур)
• обновление программного обеспечения и версии прошивки
• а также смена настроек через интернет (без подключения к контроллеру)

Дополнительно контролирует:

• состояние проводных датчиков различного назначения (6 входов),
• состояние радиодатчиков, работающих на частоте 433 МГц, состояние радиодатчиков ZONT,
• работающих на частоте 868 МГц.

Устройство управляет исполнительными механизмами и оповещает о срабатывании датчиков через дозвон/смс.

Внимание!

ЭВАН H-1000 - сложный прибор, требующий при установке профессиональных знаний по монтажу инженерных систем отопления и слаботочного электрооборудования. Выполнять установку рекомендуется только подготовленным специалистам.

Пример схемы автоматизации системы отопления с одноконтурным котлом и бойлером косвенного нагрева, управляемая через клеммы комнатного термостата

Руководство по настройке ЭВАН H-1000 (PDF, 2.5 Мб) скачать

Руководство по эксплуатации ЭВАН H-1000 (PDF, 1.1 Мб) скачать

EVAN AQUA предназначен для обеспечения нагрева воды в контуре горячего водоснабжения с помощью отопительного котла с функцией управления ГВС и бойлера косвенного нагрева.

• электрический котел
• газовый котел
• пеллетный котел
• твердотопливный котел

На которых предусмотрены:

- разъем для питания сервопривода трехходового клапана переменным напряжением 220 В;

- разъем для подключения NTC-датчика температуры (термистора) номиналом 10 кОм (при 25 С).



Общее описание принципа работы

• Автоматика котла контролирует температуру воды в бойлере косвенного нагрева с помощью датчика температуры.
• Модуль управления устанавливается в контур системы отопления и в автоматическом режиме перенаправляет теплоноситель от системы отопления в контур змеевика косвенного водонагревателя и обратно в контур отопления.
• Заданную потребителем температуру воды в контуре ГВС контролирует отопительный прибор (котел) и при необходимости подогревает воду в контуре ГВС.

• Модуль может применяться только в системах, где используется бойлер косвенного нагрева
• Прибор в базовой комплектации предназначен для «интеллектуальных» котлов, имеющих функцию управления контуром ГВС (трехходовым клапаном)
• Сопротивление датчика температуры NTC котла должно иметь значение 10 кОм  при t= 25 С (идет в комплекте),



Документация: Модуль управления ГВС EVAN AQUA скачать

Перечень моделей котлов, совместимых  с EVAN AQUA



Производитель котла	Модель и марка котла
ЭВАН	Expert
ЭВАН	Expert S
ЭВАН	Practic
ЭВАН	Staut
Navien	EQB (c датчиком NTC на 10кОм)
Baxi	Все одноконтурные котлы
Protherm	Skat
Buderus	Все, чере дополнительную автоматику (пример ММ100)
Viessmann	Vitopend 100-W с блоком управления привода смесителя
Viessmann	Vitodens 100-W с блоком управления привода смесителя
Viessmann	Vitodens 200-W с блоком управления привода смесителя
Ariston	Котлы серии System



Схемы подключения.



Контроллер MY HEAT SMART – это устройство, управляющее системами отопления. Устройство управляет отопительным котлом, бойлером косвенного нагрева, смесительным узлом или насосом, двухходовым клапаном. Контроллер может регулировать температуру до трех зон отопления включительно. Управление котлом осуществляется по встроенным цифровым шинам Opentherm, EBUS, Navien, Arderia, LPB. Контроллер способен управлять температурным режимом в зависимости от температуры наружного воздуха, поддерживает настройку сценариев и расписаний. MyHeat SMART контролирует в удаленном режиме все параметры системы отопления, поддерживает SMS и Push оповещение при возникновении ошибок. ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ MY HEAT SMART: Единое решение для всех котлов отопления (Opentherm, EBUS, Navien, LBP). Контроллер оснащен WiFiи GSM модемом. Подключение 2х котлов отопления по типу основной/резервный. Поддержание различного температурного режима (до 3 зон). Погодозависимое управление без дополнительных датчиков температуры. Защита системы отопления от замерзания. Контроль состояния дополнительных датчиков (протечки, давления, утечки газа, охранных). Интуитивная настройка в 5 кликов. Мобильное приложение для IOS и Android. Локальное управление через собственную Wi-fi сеть. ПИД-регулирование Готовые алгоритмы для автоматизации обогрева помещений (8 типов кривых отопления) Возможность создания индивидуальной кривой отопления (зависимость t теплоносителя от t наружного воздуха).

Отопительный контроллер  ZONT H-2000

это универсальный контроллер для дистанционного управления системой отопления с функцией приготовления горячей воды.

Настроен для работы в системе отопления, состоящей из одного котла и 3-х контуров: прямого, смесительного и контура бойлера ГВС.

Основные отличия модели от контроллера Н-1000

• 12 выходов: 6 - релейных, 6 -универсальных (открытый коллектор)
• Ethernet - технология + GPRS: подключение к интернет по проводу + мобильный интернет
• 3 встроенных адаптера цифровой шины (OpenTherm – 2 шт., E-BUS – 1 шт.)

Управление осуществляется автоматически по запрограммированному алгоритму, в том числе в зависимости от температуры наружного воздуха, времени и недельного расписания, или вручную – через Интернет-сервис (из личного кабинета www.zont-online.ru) и мобильное приложение (ZONT для iOS и Android). Контроль параметров работы системы отопления доступен из личного кабинета Интернет-сервиса, мобильного приложения и через голосовую связь.

Возможности контроллера

• 12 управляемых выходов – 6 релейных и 6 универсальных (открытый коллектор)
• Дистанционное управление СО с 2-мя источниками тепла по программируемому алгоритму
• Плавное управление смесительными клапанами; Управление насосом ГВС
• Взаимодействие с комнатными регуляторами (термостатами)
• Погодное и еженедельное управление
• Встроенные адаптеры OpenTherm (2 шт.) и E-BUS (1 шт.)
• Возможность подключения радиоканального оборудования
• Функция диагностики технического состояния газового котла
• Возможность управления дополнительными устройствами: циркуляционным насосом, наружным освещением, установкой для полива и т.п.
• Программирование управления выходами по событию: срабатыванию датчиков, изменению температуры, времени и т.п.
• Оповещение владельца системы отопления об отклонении параметров системы от заданных значений, авариях и остановках котла, сбоях напряжения питания
• Графическое отображение динамики изменения рабочих параметров системы отопления, состояния контролируемых входов и управляемых выходов
• Запись и хранение истории событий: ошибок, аварий, команд управления, изменения температуры в контурах отопления и т.п.
• Обновление программного обеспечения и смена настроек через интернет (без физического подключения к контроллеру)

Заводская конфигурация контроллера ЭВАН H-2000

Контроллер в заводской комплектации запрограммирован для дистанционного управления системой отопления, в которой:

• один источник тепла (котел, электрический или газовый, управляемый в релейном режиме через подключение к клеммам для комнатного термостата)
• один прямой контур (радиаторная группа)
• один смесительный контур (теплый пол)
• контура бойлера ГВС
• циркуляционный насос смесительного контура

4 датчика температуры, промаркированные на заводе и назначенные для работы в соответствии с установленной прошивкой контроллера.

Для управления задействованы релейные выходы с предустановленным алгоритмом управления котлом, смесителем теплого пола, насосами контура радиаторов, контура теплого пола и контура ГВС.

Дополнительно ЭВАН H-2000 обеспечивает дистанционный контроль:

• параметров работы источника тепла
• напряжения питания
• состояния подключаемых датчиков и исполнительных устройств
• температуры воздуха в помещении, на улице и температуры теплоносителя

При монтаже контроллера важно соблюдать рекомендуемую схему подключения и назначение регулирующих датчиков температуры для управления выходами устройства

Внимание!

ЭВАН H-2000 – сложный прибор, требующий при установке профессиональных знаний по монтажу инженерных систем отопления и слаботочного электрооборудования. Выполнять установку рекомендуется только подготовленным специалистам.

Руководство по эксплуатации ЭВАН H-2000 (PDF, 1.9 Мб) Скачать

Руководство по настройке ЭВАН H-2000 (PDF, 3.1 Мб) Скачать

Сертификат соответствия ЭВАН H-2000 (PDF, 1.4 Мб) Скачать

Стандартная конфигурация ЭВАН H-2000 (PDF, 0.6 Мб) Скачать

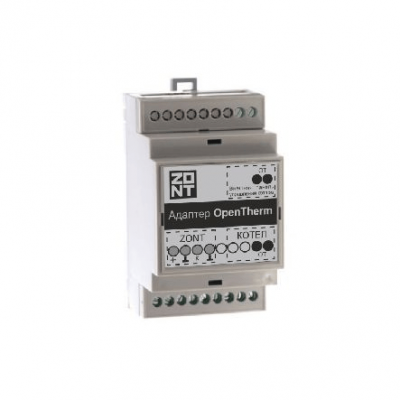

Адаптер OpenTherm (724) предназначен для подключения термостатов и контроллеров ZONT к газовым котлам, работающим по цифровому протоколу OpenTherm.



Управление по цифровой шине обеспечивает:



• штатную работу функции модуляции мощности котла,
• установку температуры отопления и ГВС,
• контроль рабочих параметров котла,
• индикацию аварий и ошибок.



При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.



Подключение к внутреннему цифровому протоколу OpenTherm обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии термостат передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).



Особенности адаптера OpenTherm версии 724:



• Допускается одновременное подключение к котлу термостатов ZONT (Н-1, Н-2, Н-1V, Smart) с ПО 129 и выше, отопительных контроллеров ZONT SMART0, универсальных контроллеров ZONT H1000+ и ZONT H2000+и штатных выносных панелей самого котла. При этом выбор ручного управление с панели или дистанционного управления через веб-сервис ZONT определяется настройками в личном кабинете;



• Допускается одновременное подключение к котлу контроллеров ZONT (Н-1000, Н-2000) и штатной выносной панели котла. При этом поддерживается полноценное дистанционное управление через веб-сервис ZONT, штатная панель котла только отображает параметры работы (управлять с панели нельзя).



Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT для управления котлами в каскаде.



Модуль ZONT GSM-Climate  H-1

• Модуль GSM-Climate - это компактное устройство с собственной SIM-картой, подсоединяемое к котлу отопления. Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Для дистанционного управления требуется ввести уникальный пароль, что исключает несанкционированный доступ.

• В модуль вставляется SIM карта любого оператора, обеспечивающего уверенный прием сигнала в данной местности. На этот номер отправляется SMS с телефона хозяина - GSM устройства «знакомятся» друг с другом. Можно задать расширенный список «доверенных» номеров: котел будет «слушаться» поступающих с них команд. Для управления котлом с незнакомых телефонов также требуется пароль. Помимо SMS-управления реализована возможность управления через голосовое меню. Также котлом можно управлять с вашей персональной страницы.

• Дополнительные функции прибора позволяют не только экономно расходовать ресурсы на отопление и контролировать исправность работы отопительного котла, но и следить за безопасностью объекта и мгновенно оповещать о нештатных ситуациях. Пользователь может подключить дополнительные датчики, например, движения, размыкания, протечки воды, утечки газа, пожарные и дымовые датчики и т.п. Информация передается по каналам мобильной связи и сети интернет. NEW! Погодозависимая автоматика - энергоэффективное регулирование нагрева с учетом изменения уличной температуры (функция доступна для модулей с версией прошивки ПО 122:74 и выше)

• Модуль GSM-Climate можно установить на любой электрокотел ЭВАН (кроме ЭПО 2,5 и серию ЭВАН NEXT выпуска до ноября 2018г ), также работает с электрическими и газовыми котлами других производителей при наличии разъема для подключения внешних устройств управления.

Инструкция по эксплуатации GSM-Climate (ZONT H-1) (PDF, 1.1 Мб) Скачать

Схема подключения ZONT-H1-GSM-WIFi-Climate к ЭВАН EXPERT (PDF, 1 Мб) Скачать

Схема подключения ЭВАН NEXT (JPG, 0.1 Мб) Скачать

Схема подключения ЭВАН_warmos IV и М, 36-60 (JPG, 0.1 Мб) Скачать

Отопительный контроллер ZONT H-2000 Plus

• нет ограничений по количеству управляемых контуров
• до 20-ти подключаемых цифровых датчиков температуры
• поддержка аналоговых датчиков температуры (NTC) и давления (НК3022)
• управление каскадом котлов количеством более 2-х
• управление котлами по цифровой шине через встроенные и внешние адаптеры в т.ч. адаптеры E-BUS и Navien
• поддержка оригинальных модулей расширение количества входов/выходов
• интерактивная настройка через WEB интерфейс

Назначение

• Предназначен для автоматизации и дистанционного управления системами отопления и горячего водоснабжения любой конфигурации
• Осуществляет управление каскадом котлов, бойлером ГВС, прямыми и смесительными контурами, циркуляционными насосами, а также любыми электрическими приборами и поддерживает заданные температурные диапазоны каждого контура
• Обеспечивает дистанционный контроль параметров системы отопления через веб-сервис и мобильное приложение и оповещает при возникновении аварии котла и других нештатных ситуациях

• поддержка цифровых, аналоговых и беспроводных датчиков температуры

• встроенный интерфейс OpenTherm (2 котла) и E-BUS (1 котел)
• совместимость с блоками расширения количества входов/выходов
• прямое подключение к Ethernet
• мобильный интернет (GSM/GPRS)
• интерактивная настройка через WEB интерфейс

Список котлов управляемых по цифровой шине, посмотреть.

H2000+. Инструкция пользователя (PDF, 0.9 Мб) Скачать

H2000+. Инструкция по настройке (PDF, 3.6 Мб) Скачать

Бета-версия настроечной утилиты для контроллера Н2000 (PDF, 5.5 Мб) Скачать

Бета-прошивка H2000 (PDF, 0.2 Мб) Скачать

Драйвер (PDF, 0 Мб) Скачать

Серийная прошивка H2000 (PDF, 0.2 Мб) Скачать

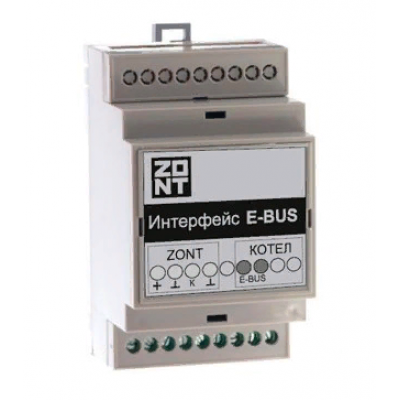

Интерфейс E-BUS предназначен для подключения контроллеров и термостатов к газовым котлам по информационной шине E-Bus. Управление газовым котлом через интерфейс E-BUS позволяет: экономить энергию за счет работы котла по расписанию; экономить энергию за счет эффективного использования свойств модуляционной горелки; дистанционно управлять работой котла; дистанционно контролировать техническое состояние котла. Управление мощностью котла Термостат при подключении к газовому котлу через интерфейс E-BUS управляет мощностью котла за счет периодической коррекции мощности горелки. Очевидная польза от такого управления — термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения, «приспосабливая» ее к текущей потребности в тепле, то есть к фактическим теплопотерям помещения. Поддерживаемые параметры: Температура теплоносителя Температура ГВС Уличная температура воздуха (если у котла есть собственный датчик уличной температуры) Уровень модуляции горелки (параметр доступен не у всех моделей) Скорость протока ГВС (параметр доступен не у всех моделей) Давление в системе (параметр доступен не у всех моделей) Ощутимая выгода Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение: непрерывно работать на пониженной мощности экономически намного выгоднее. В результате по сравнению с 2-х позиционным регулированием при прочих равных за отопительный сезон можно сэкономить до 30% топлива! Автоматический контроль Подключение к внутреннему протоколу котла дает удаленный доступ к его параметрам и обеспечивает автоматический контроль технического состояния. Таким образом, при возникновении неисправности или аварии котла, термостат фиксирует код ошибки и вместе с расшифровкой передает информацию для отображения в веб-сервисе.

Модуль ZONT GSM-Climate  H-1

• Модуль GSM-Climate - это компактное устройство с собственной SIM-картой, подсоединяемое к котлу отопления. Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Для дистанционного управления требуется ввести уникальный пароль, что исключает несанкционированный доступ.

• В модуль вставляется SIM карта любого оператора, обеспечивающего уверенный прием сигнала в данной местности. На этот номер отправляется SMS с телефона хозяина - GSM устройства «знакомятся» друг с другом. Можно задать расширенный список «доверенных» номеров: котел будет «слушаться» поступающих с них команд. Для управления котлом с незнакомых телефонов также требуется пароль. Помимо SMS-управления реализована возможность управления через голосовое меню. Также котлом можно управлять с вашей персональной страницы.

• Дополнительные функции прибора позволяют не только экономно расходовать ресурсы на отопление и контролировать исправность работы отопительного котла, но и следить за безопасностью объекта и мгновенно оповещать о нештатных ситуациях. Пользователь может подключить дополнительные датчики, например, движения, размыкания, протечки воды, утечки газа, пожарные и дымовые датчики и т.п. Информация передается по каналам мобильной связи и сети интернет. NEW! Погодозависимая автоматика - энергоэффективное регулирование нагрева с учетом изменения уличной температуры (функция доступна для модулей с версией прошивки ПО 122:74 и выше)

• Модуль GSM-Climate можно установить на любой электрокотел ЭВАН (кроме ЭПО 2,5 и серию ЭВАН NEXT выпуска до ноября 2018г ), также работает с электрическими и газовыми котлами других производителей при наличии разъема для подключения внешних устройств управления.

Инструкция по эксплуатации GSM-Climate (ZONT H-1) (PDF, 1.1 Мб) Скачать

Схема подключения ZONT-H1-GSM-WIFi-Climate к ЭВАН EXPERT (PDF, 1 Мб) Скачать

Схема подключения ЭВАН NEXT (JPG, 0.1 Мб) Скачать

Схема подключения ЭВАН_warmos IV и М, 36-60 (JPG, 0.1 Мб) Скачать

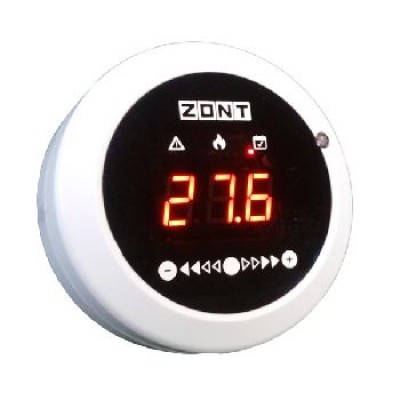

Совместима с термостатами ZONT с версией ПО 149:135 и выше Панель ZONT МЛ-726 обеспечивает: - ручное управление температурой в помещении, - отображение текущей температуры, - установку целевой температуры, - изменение режимов работы, - индикацию аварии котла, - индикацию работы котла в режиме нагрева. Иногда возникает ситуация, когда управлять работой термостата ZONT и котлом системы отопления в ручном режиме удобнее чем через мобильное приложения. Именно для этого разработа сенсорная панель ZONT МЛ-726

Модуль GSM-Climate EXPERT

предназначен для дистанционного контроля технического состояния и управления режимами работы электрического котла ЭВАН EXPERT.

Важно! Модуль GSM-Climate EXPERT работает с версиями прошивки блока управления ЭВАН EXPERT начиная с версии 1.09. Для электрокотлов ЭВАН EXPERT с версиями прошивки 1.08. и старше подходит обычный модуль дистанционного управления GSM-Climate.

С помощью модуля можно устанавливать требуемую температуру воздуха в помещении. При этом есть возможность перейти в режим фиксированных температур «Эконом» или «Комфорт», в режим недельного программирования «Расписание» или выключить электрокотёл. Прибор самостоятельно отслеживает показания датчика температуры и корректирует работу котла в зависимости от заданных параметров температурного режима в помещении. Модуль GSM-Climate EXPERT способен передавать сервисные сообщения, отчеты об изменениях параметров работы котла и сообщать о нештатных ситуациях.

Модуль GSM-Climate – это компактное устройство с собственной SIM-картой, подсоединяемое к котлу отопления. Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Для дистанционного управления требуется ввести уникальный пароль, что исключает несанкционированный доступ.

Как это работает?

В модуль вставляется SIM карта любого оператора, обеспечивающего уверенный прием сигнала в данной местности. На этот номер отправляется SMS с телефона хозяина - GSM устройства «знакомятся» друг с другом. Можно задать расширенный список «доверенных» номеров: котел будет «слушаться» поступающих с них команд. Для управления котлом с незнакомых телефонов также требуется пароль. Помимо SMS-управления реализована возможность управления через голосовое меню. Также котлом можно управлять с вашей персональной страницы. Бонус! Дополнительные функции прибора позволяют не только экономно расходовать ресурсы на отопление и контролировать исправность работы отопительного котла, но и следить за безопасностью объекта и мгновенно оповещать о нештатных ситуациях. Пользователь может подключить дополнительные датчики, например, движения, размыкания, протечки воды, утечки газа, пожарные и дымовые датчики и т.п. Информация передается по каналам мобильной связи и сети интернет. NEW! Погодозависимая автоматика - энергоэффективное регулирование нагрева с учетом изменения уличной температуры (функция доступна для модулей с версией прошивки ПО 122:74 и выше). Предназначен для работы с электрическим котлом ЭВАН EXPERT Работает с версиями прошивки блока управления ЭВАН EXPERT начиная с версии 1.09. Выбор температурного режима — режим фиксированных температур «Эконом» или «Комфорт», режим недельного программирования «Расписание», режим поддержания минимальной заданной температуры «Выключен» Оповещение об изменении температуры в помещении ниже или выше установленного порога

NEW!

• Погодозависимая автоматика Возможность управлять работой котла через SMS-команды, голосовое меню или интернет
• Возможность изменения количес тва ТЭНов, принимающих участие в работе котла
• Возможность регулирования номинальной мощности котла.
• Регулировка установочных температур теплоносителя и воздуха.
• Корректировка временных интервалов между срабатываниями реле и между корректировками температуры.
• Программирование работы котла по расписанию рабочего и выходного дня.
• Оповещение при неисправности датчика температуры
• Оповещение при аварии котла
• Мониторинг температуры в помещении с периодом 1 минута
• Функции охранной сигнализации
• Память событий

Гарантия — 12 месяцев.

Инструкция по эксплуатации ZONT EXPERT скачать

Модуль расширения ZONT ZE-66

ZONT Climatic 1.1 Автоматический регулятор системы отопления GSM/GPRS/WI-FI

Регулятор ZONT Climatic 1.1 позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 прямой и 1 смесительный контур.

Дистанционный контроль и управление через GSM/GPRS/WI-FI

Регулирование и контроль работы контуров отопления и подключенных к регулятору приборов осуществляется:

• через собственную панель управления (выносная, можно разместить отдельно от регулятора);
• дистанционно в личном кабинете веб-сервиса ZONT,
• дистанционно в бесплатном мобильном приложении ZONT, доступном на iOS и Android.



Контроль состояния и управление работой котла, контура ГВС осуществляется через выносную панель, личный кабинет веб-сервиса и мобильное приложение ZONT

• Отображение текущей и целевой температуры в помещении (теплоносителя);
• Отображение текущего состояния котла;
• Изменение температурных настроек режимов регулятора;
• Выбор режима работы регулятора (4 преднастроенных);
• Мониторинг измеряемых температур (воздуха в помещении и на улице, теплоносителя, ГВС);
• Программирование работы котла;
• Отображение каналов связи.

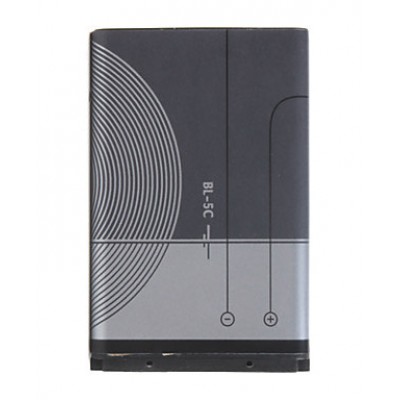

Внимание! При питании от резервного аккумулятора регулятор котлом не управляет!

Мгновенное оповещение владельца регулятора:

• при отклонении текущей температуры от заданных режимом работы пороговых значений;
• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры;
• при пропадании и восстановлении основного напряжения питания (сети).

 Запись и хранение истории событий (за последние 3 месяца):

• время работы котла и мониторинг измеряемых температур;
• время появления аварий и ошибок в работе котла;
• время пропадания и восстановления основного напряжения питания;
• дата обновления ПО и номер текущей версии ПО.

Хранение истории событий 3 месяца.

Дистанционное обновление версии программного обеспечения:

В базовой комплектации ZONT Climatic обеспечивает управление двумя котлами релейным способом.

Для регулирования температуры подающей линии по цифровой шине необходимо подключить платы OpenTherm, E-Bus или Navien.

ZONT Climatic имеет 4 режима работы:

• «Комфорт» – содержит предустановленные настройки
• «Эконом» – содержит предустановленные настройки
• «Выключен» – задаваемый пользователем режим
• «Расписание» – задаваемый пользователем режим

 Специальные функции:

• «Антизаморозка» — защищает систему отопления от замерзания;
• «Лето» — экономит энергоресурсы в теплое время года;
•  «Антилегионелла» — осуществляет периодическое обеззараживание воды в бойлере ГВС.

Алгоритмы работы регулятора обеспечивают защиту насоса от заклинивания.

Для удобства пользователя реализовано автоматическое напоминание о предстоящем обслуживании системы отопления.

ZONT Climatic — современное решение для создания энергоэффективной системы отопления с комфортным управлением.

Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.

•  Комфортная температура в помещении сразу после 1-ой настройки!
•  Система на связи 24/7
•  Безопасность всей системы отопления!
•  Экономия на энергоносителях до 30%

Список котлов управляемых по цифровой шине.

Техническая документация

Модуль ZONT SMART 2.0

Новая модель линейки приборов

ДВА вида связи GSM и WiFi (приоритет)

Предназначен для контроля и дистанционного управления работой котла системы отопления

Обеспечивает дистанционный контроль через веб-сервис и мобильное приложение и оповещает при возникновении аварии котла и других нештатных ситуациях

Особенности модели:

• 2 вида связи передачи данных GSM (моб.интернет) и WI-FI
• Новое программное обеспечение
• Новый процессор для увеличения быстродействия и функциональности прибора
• 3 аналоговых входа для подключения дополнительного оборудования
• Поддержка аналоговых датчиков температуры NTC
• Поддержка аналоговых датчиков давления 5-12 Бар 0-5 В
• Поддержка одновременной работы 15 проводных и 120 радиоканальных датчиков температуры
• Обновленный личный кабинет с защитой паролем настроек и разграничением прав пользователей

Назначение контроллера

• Дистанционное управление работой котла отопления и контура ГВС  по цифровому интерфейсу через внешний адаптер OpenTherm, внешний адаптер E-BUS (котлы Vaillant и Protherm) или внешний адаптер для котлов Navien.
• Также контроллер управляет любым другим источником тепла релейным способом, через подключение к клеммам для комнатного термостата.

 !!!   Список котлов управляемых по цифровой   !!!



Управление через Интернет

• Команды управления и настройка режимов работы могут передаваться с телефона, планшета или ПК. Для удобства и оперативного доступа к управлению есть бесплатные приложения для мобильных устройств iOS и Android, а также личный кабинет веб сервиса.
• Обновление ПО прибора выполняется дистанционно через интернет.


• ZONT SMART 2.0 автоматически регулирует работу котла в режиме нагрева в соответствии с заданными параметрами.
• Прибор контролирует техническое состояние котла и сигнализирует о его неисправности при возникновении внештатных ситуаций или отключении напряжения питания.
• 4 преднастроенных режима работы устройства (возможно самостоятельно создать до 10 индивидуальных режимов отопления дома) включают настройку работы котла по расписанию, уличной t° (погодозависимое управление) и времени суток.
• Запись истории событий в личном кабинете веб сервиса хранится в течении
  3 месяца

Дополнительные возможности:

•  Контроль состояние подключенных охранных и информационных датчиков и напряжения питания;
•  Мониторинг температуры, влажности и давления (при подключении соответствующих датчиков);:

•  Оповещение при Авариях и ошибках котла, отклонении изменяемых температур от заданных значений, пропадании и восстановлении напряжения питания, неисправности датчиков температуры ZONT

Настройка Контроллера производится только дистанционно:

•  из веб сервиса ZONT-ONLINE, доступном из личного кабинета владельца на сайте zont-online.ru;

•  из приложения ZONT для мобильных устройств (смартфонов и планшетов) на платформе iOS и Android. (Приложение доступно для скачивания на смартфон в App Store или Google Play).


Управление Контроллером осуществляется посредством:

• дистанционных команд в веб сервисе ZONT-ONLINE;

• дистанционных команд в приложении ZONT для мобильных устройств;

• дистанционных SMS-команд;

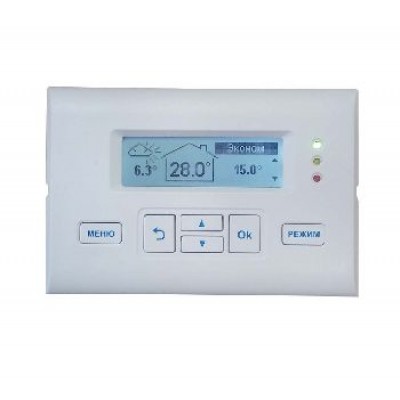

• локальных команд с панели управления приборами ZONT (модель МЛ-732)


Алгоритмы управления котлом системы отопления:

• Регулирование температуры теплоносителя в зависимости от температуры на улице (по уличному датчику с использование функции ПЗА);
• Регулирование целевой температуры теплоносителя;

• Управление работой котла по датчику температуры, установленному внутри помещения;

• Управление по командам внешнего релейного комнатного термостата.

!!!   Список котлов управляемых по цифровой   !!!

      Техническая документация скачать

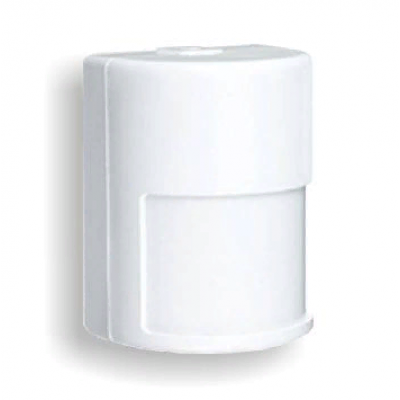

Извещатель охранный объемный оптико-электронный ИО 409-22 Астра 9 Проводной пассивный оптоэлектронный датчик движения Астра-9 предназначен для обнаружения проникновения в охраняемое пространство и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле. Информативность: • ""выход извещателя на дежурный режим""; • ""норма""; • ""тревога""; • ""тревога в режиме ""память тревоги""; • ""тревога в тестовом режиме"".

ZONT Climatic 1.2
Автоматический регулятор системы отопления GSM/GPRS/WI-FI

Регулятор ZONT Climatic 1.2 позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 прямой и 2 смесительных контура.

Дистанционный контроль и управление через GSM/GPRS/WI-FI

Регулирование и контроль работы контуров отопления и подключенных к регулятору приборов осуществляется:

• через собственную панель управления (выносная, можно разместить отдельно от регулятора);

• дистанционно в личном кабинете веб-сервиса ZONT,
• дистанционно в бесплатном мобильном приложении ZONT, доступном на iOS и Android.

Контроль состояния и управление работой котла, контура ГВС осуществляется через выносную панель, личный кабинет веб-сервиса и мобильное приложение ZONT

• Отображение текущей и целевой температуры в помещении (теплоносителя);

• Отображение текущего состояния котла;
• Изменение температурных настроек режимов регулятора;
• Выбор режима работы регулятора (4 преднастроенных);
• Мониторинг измеряемых температур (воздуха в помещении и на улице, теплоносителя, ГВС);
• Программирование работы котла;
• Отображение каналов связи.

Внимание! При питании от резервного аккумулятора регулятор котлом не управляет!

Мгновенное оповещение владельца регулятора:

• при отклонении текущей температуры от заданных режимом работы пороговых значений;

• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры;
• при пропадании и восстановлении основного напряжения питания (сети).

 Запись и хранение истории событий (за последние 3 месяца):

• время работы котла и мониторинг измеряемых температур;

• время появления аварий и ошибок в работе котла;
• время пропадания и восстановления основного напряжения питания;
• дата обновления ПО и номер текущей версии ПО.

Хранение истории событий 3 месяца.

Дистанционное обновление версии программного обеспечения:

В базовой комплектации ZONT Climatic обеспечивает управление двумя котлами релейным способом.

Для регулирования температуры подающей линии по цифровой шине необходимо подключить платы OpenTherm, E-Bus или Navien.

ZONT Climatic имеет 4 режима работы:

• «Комфорт» – содержит предустановленные настройки

• «Эконом» – содержит предустановленные настройки
• «Выключен» – задаваемый пользователем режим
• «Расписание» – задаваемый пользователем режим

 Специальные функции:

• «Антизаморозка» — защищает систему отопления от замерзания;

• «Лето» — экономит энергоресурсы в теплое время года;

•  «Антилегионелла» — осуществляет периодическое обеззараживание воды в бойлере ГВС.


Алгоритмы работы регулятора обеспечивают защиту насоса от заклинивания.

Для удобства пользователя реализовано автоматическое напоминание о предстоящем обслуживании системы отопления.

ZONT Climatic — современное решение для создания энергоэффективной системы отопления с комфортным управлением.

Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.

•  Комфортная температура в помещении сразу после 1-ой настройки!

•  Система на связи 24/7

•  Безопасность всей системы отопления!

•  Экономия на энергоносителях до 30%


Список котлов управляемых по цифровой шине.

Техническая документация

Модуль ZONT GSM H-1V

• Комфортная температура для каждого своя. Одни любят тропическую жару, другие считают, что 20–22 градуса более чем достаточно. Мы предусмотрели несколько режимов отопления дома, чтобы вы могли одним движением выбрать нужный в данный момент. Кроме того, вы можете легко составить недельное расписание работы отопительного котла для наиболее оптимального расходования газа.
• Безопасная работа котла и комфортная температура Термостат измеряет температуру в помещении и включает или выключает выходное реле, управляя работой котла таким образом, чтобы температура внутри помещения соответствовала заданному значению. Он контролирует техническое состояние котла и сигнализирует при аварии или отключении напряжения питания.

• Термостат контролирует температуру в доме и на улице, напряжение питания, техническое состояние котла и многое другое. При отклонении значений от заданных, он информирует вас об этом звонком или SMS-сообщением.

• К термостату можно одновременно подключить 10 датчиков температуры. Это могут быть как проводные, так и радиодатчики. Показания основного используются для управления работой котла. К нему в резерв назначается дополнительный. При неисправности основного термостат автоматически переходит на работу по резервному датчику и управление котлом не прекращается. Показания остальных датчиков используются для общего мониторинга системы отопления.

• ZONT H-1V легко подключается к газовому или электрическому котлу вместо комнатного термостата. В него вставляется SIM карта любого оператора, обеспечивающего устойчивый приём, и подаётся питающее напряжение. На номер SIM карты нужно отправить смс с телефона хозяина и «познакомить» устройства.

• Погодозависимая автоматика - энергоэффективное регулирование нагрева с учетом изменения уличной температуры (функция доступна для модулей с версией прошивки ПО 122:74 и выше)

• Модуль GSM-Climate ZONT H-1V можно установить на любой газовый или электрический котел от любых производителей при наличии разъема для подключения внешних устройств управления.

ZONT Climatic 1.3
Автоматический регулятор системы отопления GSM/GPRS/WI-FI

Регулятор ZONT Climatic 1.3 позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 прямой и 3 смесительных контура.

Поддерживает модули расширения и управляет работой до 15-ти смесительных контуров

Дистанционный контроль и управление через GSM/GPRS/WI-FI

Регулирование и контроль работы контуров отопления и подключенных к регулятору приборов осуществляется:

• через собственную панель управления (выносная, можно разместить отдельно от регулятора);

• дистанционно в личном кабинете веб-сервиса ZONT,
• дистанционно в бесплатном мобильном приложении ZONT, доступном на iOS и Android.

Контроль состояния и управление работой котла, контура ГВС осуществляется через выносную панель, личный кабинет веб-сервиса и мобильное приложение ZONT

• Отображение текущей и целевой температуры в помещении (теплоносителя);

• Отображение текущего состояния котла;
• Изменение температурных настроек режимов регулятора;
• Выбор режима работы регулятора (4 преднастроенных);
• Мониторинг измеряемых температур (воздуха в помещении и на улице, теплоносителя, ГВС);
• Программирование работы котла;
• Отображение каналов связи.

Внимание! При питании от резервного аккумулятора регулятор котлом не управляет!

Мгновенное оповещение владельца регулятора:

• при отклонении текущей температуры от заданных режимом работы пороговых значений;

• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры;
• при пропадании и восстановлении основного напряжения питания (сети).

 Запись и хранение истории событий (за последние 3 месяца):

• время работы котла и мониторинг измеряемых температур;

• время появления аварий и ошибок в работе котла;
• время пропадания и восстановления основного напряжения питания;
• дата обновления ПО и номер текущей версии ПО.

Хранение истории событий 3 месяца.

Дистанционное обновление версии программного обеспечения:

В базовой комплектации ZONT Climatic обеспечивает управление двумя котлами релейным способом.

Для регулирования температуры подающей линии по цифровой шине необходимо подключить платы OpenTherm, E-Bus или Navien.

ZONT Climatic имеет 4 режима работы:

• «Комфорт» – содержит предустановленные настройки

• «Эконом» – содержит предустановленные настройки
• «Выключен» – задаваемый пользователем режим
• «Расписание» – задаваемый пользователем режим

 Специальные функции:

• «Антизаморозка» — защищает систему отопления от замерзания;

• «Лето» — экономит энергоресурсы в теплое время года;

•  «Антилегионелла» — осуществляет периодическое обеззараживание воды в бойлере ГВС.


Алгоритмы работы регулятора обеспечивают защиту насоса от заклинивания.

Для удобства пользователя реализовано автоматическое напоминание о предстоящем обслуживании системы отопления.

ZONT Climatic — современное решение для создания энергоэффективной системы отопления с комфортным управлением.

Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.

•  Комфортная температура в помещении сразу после 1-ой настройки!

•  Система на связи 24/7

•  Безопасность всей системы отопления!

•  Экономия на энергоносителях до 30%


Список котлов управляемых по цифровой шине.

Техническая документация

Модуль ZONT H-1V NAVIEN

• Комфортная температура для каждого своя. Одни любят тропическую жару, другие считают, что 20–22 градуса более чем достаточно. Мы предусмотрели несколько режимов отопления дома, чтобы вы могли одним движением выбрать нужный в данный момент. Кроме того, вы можете легко составить недельное расписание работы отопительного котла для наиболее оптимального расходования газа.
• Безопасная работа котла и комфортная температура Термостат измеряет температуру в помещении и включает или выключает выходное реле, управляя работой котла таким образом, чтобы температура внутри помещения соответствовала заданному значению. Он контролирует техническое состояние котла и сигнализирует при аварии или отключении напряжения питания.

• Термостат контролирует температуру в доме и на улице, напряжение питания, техническое состояние котла и многое другое. При отклонении значений от заданных, он информирует вас об этом звонком или SMS-сообщением.

• К термостату можно одновременно подключить 10 датчиков температуры. Это могут быть как проводные, так и радиодатчики. Показания основного используются для управления работой котла. К нему в резерв назначается дополнительный. При неисправности основного термостат автоматически переходит на работу по резервному датчику и управление котлом не прекращается. Показания остальных датчиков используются для общего мониторинга системы отопления.

• ZONT H-1V NAVIEN легко подключается котлу вместо комнатного термостата. В него вставляется SIM карта любого оператора, обеспечивающего устойчивый приём, и подаётся питающее напряжение. На номер SIM карты нужно отправить смс с телефона хозяина и «познакомить» устройства.

• Погодозависимая автоматика - энергоэффективное регулирование нагрева с учетом изменения уличной температуры (функция доступна для модулей с версией прошивки ПО 122:74 и выше)

Модуль ZONT Lite

• Управляет котлом звонком с телефона или СМС
• Поддерживает заданную температуру
• Контролирует напряжение питания в доме
• Оповещает при аварии котла или падении температуры
• Сокращает потребление энергоресурсов

GSM-термостат для удаленного управления котлом и контроля температуры в доме.

• Команды на устройство передаются по gsm-связи с любого телефона.
• Для управления используется голосовое меню и смс команды.
• Прибор самостоятельно отслеживает показания датчика температуры и корректирует работу котла в зависимости от заданных параметров температурного режима в помещении.
• Управление прибором отопления (включение и выключение)
• Контроль температуры в помещении
• Программирование экономного и комфортного режимов работы отопления
• Защита системы отопления от замерзания
• Оповещение при падении температуры в доме ниже заданного минимума
• Оповещение при аварии котла
• Оповещение при пропадании и восстановлении электропитания в доме Оповещение при неисправности датчика температуры

Инструкция по эксплуатации

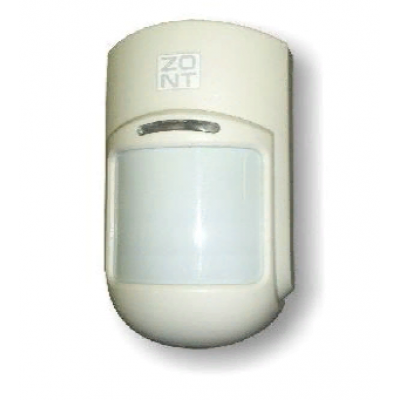

РАДИОДАТЧИК ДВИЖЕНИЯ С ФУНКЦИЕЙ ТЕРМОМЕТРА Беспроводной пассивный оптоэлектронный извещатель движения. рабочая частота 868 МГц шифрование сигнала Контроль питания Контроль уровня радиосигнала Погрешность измерения температуры - не более 1 гр.С Радиодатчик движения с функцией термометра. Автономное питание. Работает на частоте 868 МHz. В качестве приемника радиосигнала обязательно использование радиомодуля ZONT МЛ-489. Дальность связи - до 100 м.

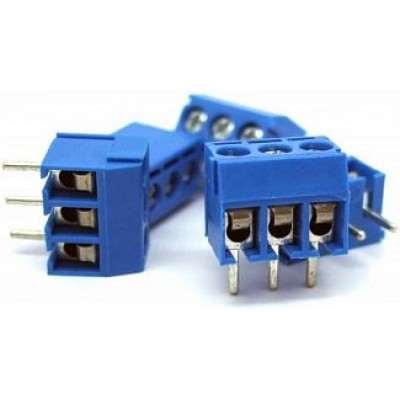

Клеммная колодка 3-pin GSM-Climate (EC350V-03P) Производитель ЭВАН Страна производитель Россия

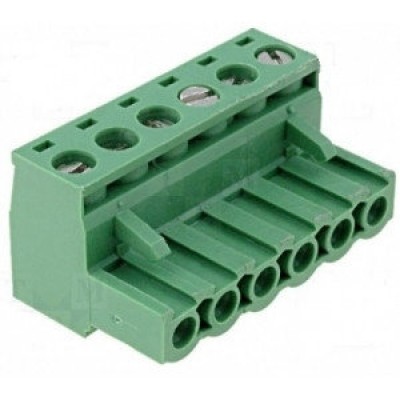

Клеммная колодка 6-pin GSM-Climate (EC350V-06P) Производитель ЭВАН Страна производитель Россия

Аккумулятор резервного питания Li-ion BL-5C 1200 мA*H Аккумулятор встраивается в корпус блока сигнализации. Рассчитан на долгосрочную работу. Не обладает эффектом памяти и легко восстанавливает работоспособность после глубокого разряда. Выдерживает до 1500 циклов заряда/разряда

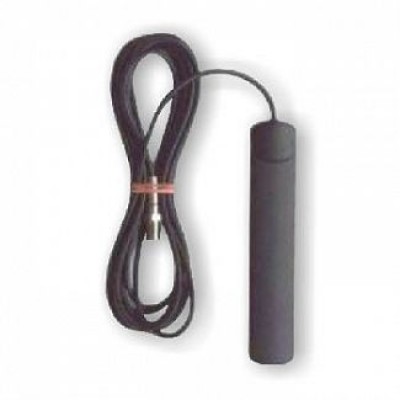

GSM антенна выносная ME-500L, 3м Внешняя антенна GSM обеспечивает связь с базовыми станциями сотовой сети. Антенна расчитана на частоты 900/1800/2100 МГц, для работы в сетях GSM (Quad band) и 3G (UMTS). Крепление антенны - на стекло или панель, на клеевой основе. Кабель для подключения к маршрутному регистратору входит в состав антенны, разъем для подключения - SMA-M. Диапазон рабочих частот: TETRA 380 - 500 MHz GSM 900, 1800MHz AMPS 824 - 894 MHz PCN 1800 MHz BLUETOOTH 2.4 GHz UMTS 2.1 GHz

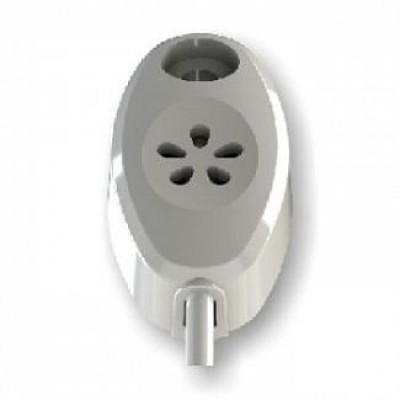

Проводной температурный датчик ЭВАН GSM-Climate (DS18S20) для систем дистанционного управления отопительным котлом. Предназначен для получения информации о температуре в месте установки и передачи этой информации на GSM-модули ЭВАН-Climate (ZONT H-1, H-1V) или на Wi-Fi-модуль (ZONT H-2). Не нуждается в предварительной калибровке.

роводной цифровой датчик температуры в металлической гильзе Модель DS18B20 Область применения: - измерение температуры воздуха внутри и снаружи помещения - измерение температуры теплоносителя (требует крепления к трубе отопления) Диапазон измеряемых температур: -55 - +125°C Погрешность измерений: не более 0,5°C Точность измерений: 0,1°C Не требует калибровки Герметичный

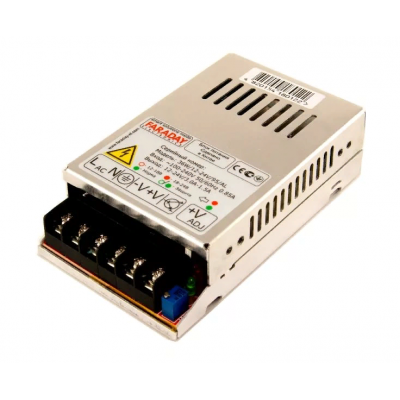

Блок питания FARADAY 12W/12-24V/DIN Источник электропитания стабилизированный импульсный. Для установки на DIN-рейку. Разработан для систем автоматики. Универсальный регулируемый выход 12-24 В с помощью подстроечного резистора Автоматическая защита от перегрузок и короткого замыкания Сертифицирован (EAC, CE, ROHS) Мощность, Вт 12 Входное напряжение, В 100-240 Выходное напряжение, В 12-24 Выходной ток, А 0.75-1.5 Номинальный ток нагрузки, А 0.5 Максимальный ток нагрузки, А 1 Диапазон рабочих температур, °С - от -10 до +60 Размеры, мм 91x65x19.5 (ШхВхГ)

Основные данные: • отсутствие реакции на перемещение животных весом до 20 кг; • объемная зона обнаружения (линза - ""стандарт ""); • антисаботажная зона отсутствует; • микропроцессорный анализ сигнала; • четырёхплощадочный пироэлектрический детектор; • дискретная регулировка обнаружительной способности; • тестовый режим на проход; • режим ""память тревоги""; • контроль вскрытия корпуса; • температурная компенсация; • устойчивость к внешней засветке не менее 6500 лк; • оптоэлектронное реле; • комплектация угловым кронштейном. Технические данные: • дальность действия 10 м • минимальная дальность действия извещателя 2 м • угол зоны обнаружения в горизонтальной плоскости 90° • рекомендуемая высота установки 2,4÷2,5 м • напряжение питания 8÷15 В • потребляемый ток, не более 15 мА Условия эксплуатации: • температура от -30 до +50°С • относительная влажность воздуха без конденсации влаги до 95% при +35°С • степень защиты оболочкой IP41

Радиотермометр уличный ZONT МЛ-711 для измерения t˚ воздуха Радиодатчик температуры МЛ-711 IP65 для термостатов ZONT, предназначен для измерения температуры окружающей среды и передачи данных по радиоканалу на частоте 868 МHz. Для приема данных должен использоваться радиомодуль ZONT МЛ-489. • Корпус IP 65 • Автономное питание; • Свой идентификационный код; • Светодиод индикации качества радиосвязи; • Встроенная антенна; • Не требует калибровки. • Рабочая температура, °C от -35 до +80 Габаритные размеры, мм 110х35х30
